Medición
Persianas enrollables 1
Persiana enrollable exterior montada en la pared.
La persiana enrollable montada en fachada con guías rectas SK, SK + MKT está destinada a la construcción de una abertura de ventana en las paredes exteriores de los edificios, y se utiliza tanto en edificios en construcción como en edificios ya existentes.
1. Hueco de ventana visto desde delante
2. Hueco de ventana visto desde un lado
3. Hueco de ventana visto desde arriba- A - ANCHO CAJA (Esta dimensión deberá introducirse en el campo "ancho" de nuestro configurador) Es el ancho total de la persiana enrollable junto con las guías.
- B - ALTURA PERSIANA (Esta cota debe introducirse en el campo "altura" de nuestro configurador) Es la altura total de la persiana, el cajón junto con las guías.
- C - ANCHO DEL HUECO DE LA VENTANA Si el ancho del hueco no es el mismo en todos los puntos, se debe tomar la dimensión más pequeña del hueco.
- D - ALTURA DEL CAJA Es la altura del cajón sin las guías, la altura depende del tamaño total de la persiana, y sus dimensiones van desde 139mm - 207mm.
- E - ALTURA DEL HUECO DE LA VENTANA Si la altura del hueco no es la misma en todos los puntos, se debe tomar la dimensión del hueco más pequeña.
- F - ANCHO DE GUÍA Todos los modelos de guías tienen el mismo ancho de 53 mm.
La persiana enrollable exterior instalada en el hueco de la ventana.
La persiana se monta en el hueco de la ventana con guías angulares o rectas. SK, SK + MKT está destinado a la apertura de ventanas en huecos de ventanas tanto en edificios en construcción como en edificios ya existentes.
1. Hueco de ventana visto desde delante
2. Hueco de ventana visto desde un lado
3. Hueco de ventana visto desde arriba- A - ANCHO DE HUECO DE VENTANA (Esta dimensión debe introducirse en el campo "ancho" de nuestro configurador, teniendo en cuenta la distancia Z) Si el ancho del hueco no es igual en todos los puntos, se debe tomar la dimensión de hueco más pequeña.
- B - ALTURA DEL HUECO DE LA VENTANA (Esta dimensión debe introducirse en el campo "altura" de nuestro configurador) Si la altura del hueco no es la misma en todos los puntos, se debe tomar la dimensión del hueco más pequeña.
- C - PROFUNDIDAD DEL HUECO DE LA VENTANA La profundidad del hueco de la ventana es la dimensión que se debe tener en cuenta al seleccionar el tamaño de la caja, las dimensiones de las cajas van desde 139 mm - 207 mm consulte la tabla a continuación "dimensiones de las cajas"
- D - ALTURA DE LA CAJA Esta es la altura de la caja sin guías, la altura depende del tamaño total de la persiana y sus dimensiones van desde 139 mm - 207 mm, consulte la tabla a continuación "dimensiones de la caja"
- E - ANCHO DE GUÍA Todos los modelos de guías tienen el mismo ancho de 53 mm.
- Z - DISTANCIA Es la distancia que se debe restar al ancho del hueco de la ventana para poder instalar libremente la persiana. Restamos 2 mm a cada lado para un total de 4 mm del ancho del hueco.
Persianas enrollables 2
Tipo de persianas enrollables exteriores.
Dimensionado de la persiana enrollable según el método de instalación.
La persiana enrollable montada en la fachada, guías rectas.
ancho de persiana: L = G + (2 x P)altura de la persiana: H = W +S
La persiana se monta en el hueco de la ventana mediante guías angulares o rectas.
ancho de persiana: L = Galtura de la persiana: H = W
Si el ancho y alto del hueco no es el mismo en todos los puntos, se debe tomar la dimensión más pequeña del hueco o se debe corregir adecuadamente la abertura.
- L - ANCHO TOTAL DE LA PERSIANA
- G - ANCHO DEL EMPOTRADO DE LA VENTANA
- P - ANCHO DE GUÍA (dependiendo del tipo de guías utilizadas - ver tipos de guías)
- H - ALTURA TOTAL DE LAS PERSIANAS
- W - ALTURA DEL EMPOTRADO DE LA VENTANA
- S - ALTURA CAJA PERSIANA

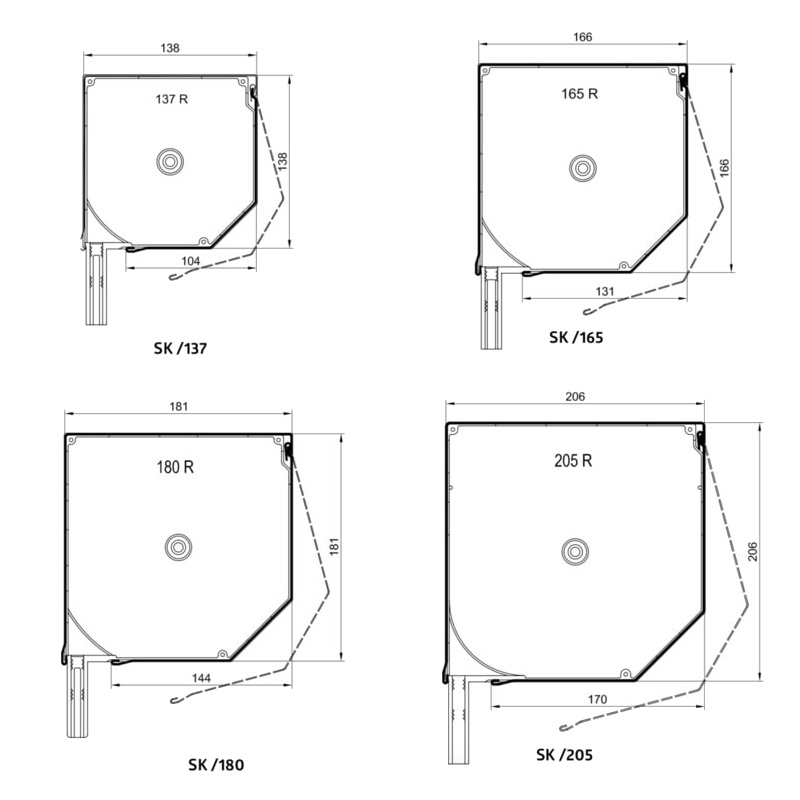

Cajas y tapas laterales

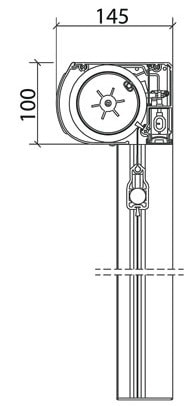

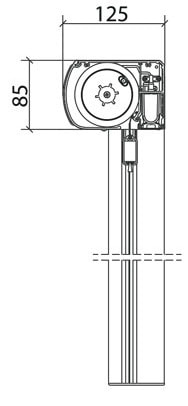

Dimensiones máximas de las cajas.
| ALTURA TOTAL DE PERSIANA PARA PERFIL PA39 | |||||
|---|---|---|---|---|---|
| Tipo de caja | La altura de la caja. | El ancho de la caja | Rodillo SK | Rodillo SK con motor | Rodillo SK + MKT |
| 137 | 139mm | 137mm | a 1560 mm | a 1440 mm | - |
| 165 | 167mm | 165mm | a 2390 mm | a 2280 mm | a 1500 mm |
| 180 | 183mm | 180mm | a 2950 mm | a 2790 mm | a 2300 mm |
| 205 | 207 mm | 205 mm | a 4320 mm | a 4050 mm | a 2400 mm |
*MKT - mosquitera
Persianas enrollables 3
Guías y perfil
GUÍA RECTA
pág. 53
GUIA ANGULAR
paquete 53
DOBLE GUIA
PPDO 53
GUÍA RECTA
PP 68
Perfil PA39
*Para tamaños más grandes:
El perfil PA39 se sustituirá por el perfil PA43; este perfil difiere principalmente en tamaño y parece prácticamente idéntico.
Se sustituirá la guía PP 53 por la guía PP 68.
Componentes de persianas enrollables exteriores.
1. SK / 11 - SUPERIOR DE CAJA DE RODILLOS
2. SK / 21 - FONDO DE CAJA DE PERSIANAS ENROLLABLES
3. TAPA LATERAL DE CAJA BS 45
4. TUBO OCTAGONAL
5. ANILLO ADAPTADOR
6. TITULAR
7. COJINETE
8. VOLANTE DE BOBINADO
9. EL DESLIZADOR LAMELAE EN LA GUÍA
10. PERCHA
11. CORTINA ENROLLABLE DE PERFIL DE ALUMINIO
12. TAPÓN DE PERFIL
13. TIRA INFERIOR
14. TAPÓN DE TIRA INFERIOR
15. GUÍA
*Todas las dimensiones están dadas en milímetros.
Estores enrollables exteriores SCREEN 1
Instrucciones de medición de persianas enrollables Screen exteriores.
El funcionamiento prolongado y sin problemas de una persiana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que la persiana encaje perfectamente es necesario dimensionar correctamente y con cuidado el lugar elegido.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
- A - ANCHO Este es el ancho de la ventana que se abre desde el exterior.
- B - ALTURA Esta es la altura de la ventana que se abre desde el exterior.
- C1, C2, C3 - Ancho de los elementos visibles del marco de la ventana.
Las dimensiones A y B serán las dimensiones del producto terminado.
*C1 y C2 son el ancho de los elementos visibles del marco de la ventana (si C1<25 mm o c2<25 es imposible el montaje)
Datos técnicos

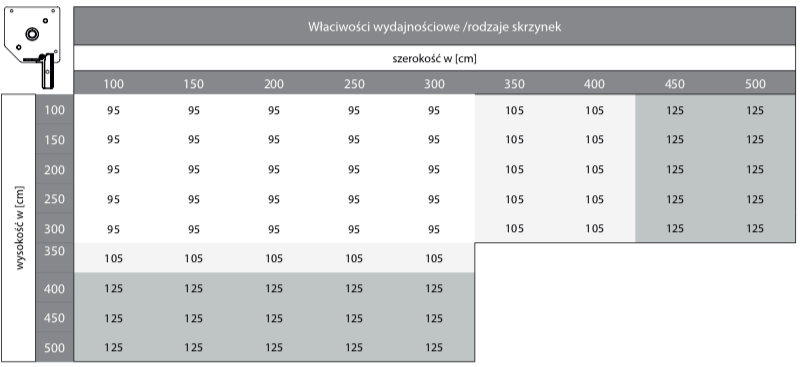

| Dimensiones máximas que soportan las cajas | ||
|---|---|---|
| Tipo de caja | anchura máxima | Altura máxima |
| 95 | 3000 mm | 3000 mm |
| 105 | 3500 mm* | 4000 mm* |
| 125 | 5000 mm* | 5000 mm* |
*No podemos producir persianas mosquiteras cuyas dimensiones superen los 3000 mm. Sólo uno puede tener más de 3m, por ejemplo: puedes pedir un 5000x3000, pero no un 5000x3100, lo mismo ocurre con el 3100x5000.
| Características de rendimiento del sistema. | |
|---|---|
| Dimensiones del sistema [mm] | Propiedades del sistema |
| Alto de la caja: 95/105/125 | Resistencia al viento [km/h]: 145 |
| Superficie [m2]: 12/09/15 | Reducción de la radiación solar: 75% |
| Filtrado de rayos UV: 8% | |
Estores enrollables exteriores SCREEN 2
HEMA - Caja 95
Riel inferior
HEMA - Caja 105
Riel inferior
HEMA - Caja 125
Riel inferior
*Todas las dimensiones están dadas en milímetros.
Estor enrollable MINI
Instrucciones de medición Persiana enrollable MINI
El funcionamiento prolongado y sin problemas de la persiana depende no solo de la alta calidad de su mano de obra, sino también de su correcta instalación y montaje. Para que la persiana encaje perfectamente, la ubicación elegida debe estar correcta y cuidadosamente dimensionada.
Los siguientes dibujos auxiliares deben ser estrictamente respetados.
MINI suspendido
- A - ANCHO Es el ancho del vidrio junto con los junquillos. Tomamos la medida en los lugares donde el junquillo se conecta al marco de la ventana. El ancho A es el ancho de la tela.
- B - ALTURA Es la altura desde el borde superior del marco de la ventana hasta el lugar donde el junquillo se conecta al marco de la ventana.
- I - Marco de la ventana
- II - Cuenta de acristalamiento
- III - Vidrio
*Todas las dimensiones se dan en milímetros
• Tubería – dimensión A +4 mm
• Tela – dimensión A
• Viga de pesas – dimensión A
Estores enrollables MGS, MGII, MAXI
Instrucciones de medición Persiana enrollable MG, MGS
El funcionamiento prolongado y sin problemas de la contraventana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que el diafragma encaje perfectamente, es necesario dimensionar correcta y cuidadosamente la ubicación elegida.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
Atornillado - hueco de ventana
- A - ANCHO DEL HUECO DE LA VENTANA Si el ancho del hueco en todos los puntos no es el mismo, se debe tomar la dimensión más pequeña del hueco. 5 mm es la distancia que se debe restar del ancho del hueco de la ventana para poder instalar libremente la persiana enrollable.
- B - ALTURA DEL HUECO DE LA VENTANA Si la altura del hueco en todos los puntos no es la misma, se debe tomar la dimensión más pequeña del hueco. 5 mm es la distancia que se debe restar de la altura del hueco de la ventana para poder instalar libremente el estor.
Atornillado - pared o techo
- A - ANCHO DE LA TELA PERSIANA
- B - ALTURA DE LAS PERSIANAS
- C - ANCHO DEL EMPOTRADO DE LA VENTANA
- D - ALTURA DEL HUECO DE LA VENTANA
Utilice esta opción si desea instalar la persiana en la pared. Recomendamos que la persiana sea unos 8-10 cm más ancha y 8-10 cm más alta que el hueco de la ventana, para que no queden huecos.
*El mecanismo superior de la persiana ocupa unos 8 cm de altura.
Información adicional y comentarios
Gracias al collar protector integrado, la persiana se asemeja estéticamente a los modelos de casete. Además, garantiza la guía lateral del material. Para pedidos personalizados, es posible utilizar un conector de carril portante, que permite montar varias persianas muy juntas, con espacios mínimos entre las telas.
Para pedir una persiana con este conector, descríbalo en el campo "comentarios" para informarnos y discutir los detalles.
*Todas las dimensiones están dadas en milímetros.
Algoritmo dimensional
• Tubería – dimensión A +4 mm
• Tejido – dimensión A
• Viga de peso – dimensión A
• Perfil de soporte MG S
– dimensión A +15 mm
• Perfil de cubierta MG S
– dimensión A +15 mm
• Perfil de fijación MG S
– dimensión A +15 mm
Estores enrollables MICRO, MICRO S
Instrucciones de medición persiana enrollable MICRO
El funcionamiento prolongado y sin problemas de la contraventana depende no sólo de la alta calidad de su funcionamiento, sino también de su correcto ajuste y montaje. Para que el iris encaje perfectamente es necesario dimensionar correcta y cuidadosamente el lugar elegido.
Se deben observar estrictamente los siguientes dibujos en el auxiliar.
Atornillado - hueco de ventana
Si tiene cuentas de vidriado atípicas, por ejemplo "redondeadas", indíquelas en el campo "Modelo" al realizar el pedido. Le prepararemos tiras guía especiales que se adhieren perfectamente a la superficie redondeada de las juntas. (Ver la figura a continuación)
perfil de acristalamientoCLÁSICO
perfil de acristalamientoREDONDEADO
- A - ANCHO Es el ancho del vaso con jarrón con junquillos. (Tomamos la medida en los lugares donde el cordón de acristalamiento se conecta con el marco de la ventana).
- B - ALTURA Es la altura del vidrio junto con las juntas. (Tomamos la medida en los lugares donde el cordón de acristalamiento se conecta con el marco de la ventana). *en la versión 100% blackout, el cofre tiene capacidad para 180 cm de tejido.
- C - DIMENSIÓN AUXILIAR DE ANCHO DE LUZ DE VIDRIO
*La persiana enrollable MICRO funciona a la luz del vidrio en el espacio entre los junquillos. (Al tomar las dimensiones, proporcione la tercera dimensión auxiliar, que es el ancho de la ventana de vidrio, mida las dimensiones del vidrio SIN SELLOS) ¡solo tomamos las dimensiones del VIDRIO! esto permitirá que la persiana enrollable funcione correctamente y libremente. La dimensión auxiliar se proporciona en un campo adicional debajo de las dimensiones.
- I - Marco de ventana
- II - junquillo de vidriado
- III - Vidrio
*Es posible que las persianas enrollables con una altura superior a 2000 mm (200 cm) no se oculten completamente en el casete.
**Todas las dimensiones estan en milimetros
Persianas plisadas
Instrucciones de medición de persianas plisadas
El funcionamiento prolongado y sin problemas de la cubierta de ventana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que la abertura encaje perfectamente, la ubicación elegida debe dimensionarse correcta y cuidadosamente.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
Instalación dentro del hueco de la ventana
- A - ANCHO DEL HUECO DE LA VENTANA Si el ancho del hueco no es el mismo en todos los puntos, utilice la medida más pequeña. 5 mm es la distancia que hay que restar al ancho del hueco para permitir que el estor plisado se pueda instalar libremente.
- B - ALTURA DEL HUECO DE LA VENTANA Si la altura del hueco no es la misma en todos los puntos, utilice la medida más pequeña. 5 mm es la distancia que hay que restar a la altura del hueco para permitir que el estor plisado pueda instalarse libremente.
La instalación dentro del hueco de la ventana se aplica a los siguientes tipos de persianas plisadas: 1SCOW, 2SCOW.
Montaje en pared/techo
- A - ANCHO DE PERSIANA PLISADA
- B - ALTURA DE PERSIANA PLISADA
- C - ANCHO DE HUECO DE VENTANA
- D - ALTURA DEL HUECO DE LA VENTANA
Utilice esta opción si desea instalar las persianas plisadas en la pared. Sugerimos que el estor plisado sea unos 8-10 cm más ancho y 8-10 cm más alto que el hueco de la ventana para evitar espacios.
El montaje en pared/techo se aplica a los siguientes tipos de persianas plisadas: 1SCOW, 2SCOW.
Montaje entre perlas de vidriado
- A - ANCHO Este es el ancho del área visible del vidrio.
- B - ALTURA Esta es la altura del área visible del vidrio.
- I - Marco de ventana
- II - Cordón de vidriado
- III - Vidrio
*La persiana plisada funciona dentro del área del cristal, entre los junquillos. (Al medir, hágalo sin los sellos; ¡mida solo el vidrio!) Esto permitirá que la persiana plisada funcione correcta y suavemente.
El montaje entre junquillos se aplica a los siguientes tipos de persianas plisadas: 2SCK.
Montaje no invasivo en el marco de la ventana
- A - ANCHO Este es el ancho del vidrio incluyendo los junquillos.
- B - ALTURA Esta es la altura del marco de la ventana.
- I - Marco de ventana
- II - Cordón de vidriado
- III - Vidrio
*Al medir, asegúrese de que la persiana plisada no interfiera con la manija de la ventana.
El montaje no invasivo en la hoja de la ventana se aplica a los siguientes tipos de estores plisados: 2SCK, 1SCOW, 2SCOW.
Instalación de persianas plisadas en ventanas de tejado
Ventana de tejado - Vista superior
Ventana de tejado - Vista lateral- A - ANCHO Este es el ancho de borde a borde del cordón de acristalamiento.
- B - ALTURA Esta es la altura de borde a borde del junquillo.
- I - Marco de ventana
- II - Vidrio
En las ventanas de tejado sólo se pueden instalar las persianas plisadas para tejado COSIMO SL.
*Todas las dimensiones están dadas en milímetros.
Persianas romanas
Instrucción de medición
persianas romanas
El funcionamiento prolongado y sin problemas de la contraventana depende no sólo de la alta calidad de su funcionamiento, sino también de su correcto ajuste y montaje. Para que el iris encaje perfectamente es necesario dimensionar correcta y cuidadosamente el lugar elegido.
Se deben observar estrictamente los siguientes dibujos en el auxiliar.
Instalación en el hueco de la ventana.
- A - ANCHO DEL HUECO DE LA VENTANA Si el ancho del hueco en todos los puntos no es igual, entonces la dimensión más pequeña del hueco debe ser la misma. 5 mm es la distancia que se debe restar al ancho del hueco de la ventana para una instalación libre en la persiana.
- B - ALTURA DEL HUECO DE LA VENTANA Si la altura de la cavidad en todos los puntos no es igual, entonces la dimensión más pequeña de la cavidad debe ser la misma. 5 mm es la distancia que se debe restar a la altura del hueco de la ventana para una instalación libre en la persiana.
Montaje en el marco de la ventana: opción no invasiva
- A - ANCHO Es el ancho del vidrio con junquillos.
- B - ALTURA Esta es la altura desde la parte superior hasta la parte inferior del marco.
Montaje en pared/techo
- A - ANCHO RODILLO Este es el ancho total de las persianas. Hay que recordar que la persiana era más ancha que el hueco de la ventana, mín. 5-8 cm para que no entre luz al salir de ella.
- B - RODILLO DE ALTURA Es la altura total de las persianas. Cuando está enrollado, el estor romano alcanza una altura de 22 a 35 cm, dependiendo de su longitud.
- C - ANCHO DEL HUECO DE LA VENTANA
- D - ALTURA DEL HUECO DE LA VENTANA
Modelos disponibles
Las persianas romanas disponibles en la tienda online de Knall están disponibles en dos tipos. Se trata de sistemas muy similares, que se diferencian principalmente en la estética.
Modelo 2
Estor enrollable con aros circulares* (4 mm).
Con cinta horizontal transparente. Paquete mín. 23cm.
Modelo 3
Estor enrollable con aros circulares* (3 mm).
Con pliegues en la parte posterior de la tela. Paquete mín. 21cm.
Accesorios
Soporte superior no invasivo para ventanas de PVC
Pista abierta con cordones desmontables.
soporte universal
Soporte inferior no invasivo para instalación de cuerdas
Sección transversal de vía
Soporte de techo
*Todas las dimensiones estan en milimetros
*Enrollado, el estor alcanza una altura de 22 a 35 cm, dependiendo del largo del estor.
Persianas de techo VELUX / FAKRO
Instrucciones de medición Persianas de techo VELUX / FAKRO
- 1. Cuando abra la ventana VELUX / FAKRO en la esquina superior derecha o izquierda de la hoja, encontrará una placa de características.
- 2. Las placas de características difieren en ubicación y apariencia según el modelo de ventana. Compruebe el tipo y el tamaño como se muestra en el lateral.
- 3. Elija el tipo de ventana adecuado: Ejemplo FAKRO: 78x118 Ejemplo VELUX: GGL, MK08
- 4. Si por alguna razón no hay una placa de identificación en su ventana, mida la dimensión externa de la hoja (ancho y alto) y comuníquese con nuestro asesor que lo ayudará a identificar el tamaño de la ventana.
Persianas venecianas internas
persianas venecianas
instrucciones de medición
El funcionamiento prolongado y sin problemas de la cubierta de ventana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que la abertura encaje perfectamente, la ubicación elegida debe dimensionarse correcta y cuidadosamente.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
Instalación entre las perlas de acristalamiento.
- A - ANCHO Este es el ancho de la "luz" del vidrio (sin incluir la junta).
- B - ALTURA Es la altura de la "luz" del vidrio (sin incluir la junta).
- I - MARCO DE VENTANA
- II - PERLA DE ESMALTE
- III - VIDRIO
Montaje sobre junquillos
- A - ANCHO Es el ancho del vidrio junto con los junquillos.
- B - ALTURA Es la altura del vidrio junto con los junquillos.
- I - MARCO DE VENTANA
- II - PERLA DE ESMALTE
- III - VIDRIO
Instalación no invasiva en el marco de la ventana.
- A - ANCHO Es el ancho del vidrio junto con los junquillos.
- B - ALTURA Esta es la altura del marco de la ventana.
- I - MARCO DE VENTANA
- II - PERLA DE ESMALTE
- III - VIDRIO
Instalación dentro del hueco de la ventana.
- A - ANCHO DEL HUECO DE LA VENTANA Si el ancho del hueco no es el mismo en todos los puntos, se debe tomar la dimensión del hueco más pequeña. 5 mm es la distancia que se debe restar del ancho del hueco de la ventana para facilitar la instalación de las persianas.
- B - ALTURA DEL HUECO DE LA VENTANA Si la altura del hueco no es la misma en todos los puntos, se debe tomar la dimensión del hueco más pequeña. 5 mm es la distancia que se debe restar de la altura del hueco de la ventana para facilitar la instalación de las persianas.
*Recuerde que cuando las persianas están subidas, la altura del mecanismo aumentará en el espesor del paquete de lamas, lo que en algunos casos puede interferir en la apertura de la ventana.
*Las alturas de los paquetes de lamas se pueden consultar en las descripciones de las persianas.
Montaje en pared
- A - ANCHO PERSIANA
- B - ALTURA DE LAS PERSIANAS
- C - ANCHO DEL EMPOTRADO DE LA VENTANA
- D - ALTURA DEL HUECO DE LA VENTANA
Utilice esta opción si desea instalar las persianas en la pared. Sugerimos que la contraventana sea entre 8 y 10 cm más ancha y entre 8 y 10 cm más alta que el hueco de la ventana, para que no queden espacios.
*Todas las dimensiones están dadas en milímetros.
**Puede haber ligeras diferencias en la altura de las persianas. La tolerancia de diferencias es de -5 mm a +35 mm.
Persianas verticales
Instrucciones de medición Persianas verticales
El funcionamiento prolongado y sin problemas de la cubierta de ventana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que la abertura encaje perfectamente, la ubicación seleccionada debe dimensionarse correcta y cuidadosamente.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
Atornillado - hueco de ventana
- A - ANCHO DEL HUECO DE LA VENTANA Si el ancho del hueco no es el mismo en todos los puntos, se debe tomar la dimensión del hueco más pequeña. 5 mm es la distancia que se debe restar del ancho del hueco de la ventana para poder instalar libremente las persianas.
- B - ALTURA DEL HUECO DE LA VENTANA Si la altura del hueco no es la misma en todos los puntos, se debe tomar la dimensión del hueco más pequeña. 5 mm es la distancia que se debe restar a la altura del hueco de la ventana para poder instalar libremente las persianas.
Atornillado - pared o techo
- A - ANCHO DE PERSIANA
- B - ALTURA DE LA PERSIANA
- C - ANCHO DEL HUECO DE LA VENTANA 100 mm es la distancia sugerida que se debe agregar al ancho del hueco de la ventana para evitar espacios.
- D - ALTURA DEL HUECO DE LA VENTANA 100 mm es la distancia sugerida que se debe agregar al ancho del hueco de la ventana para evitar espacios.
*Todas las dimensiones están dadas en milímetros.
Persianas venecianas exteriores
Manual de medidas de persianas venecianas.
El funcionamiento prolongado y sin problemas de la cubierta de ventana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que la abertura encaje perfectamente, la ubicación elegida debe dimensionarse correcta y cuidadosamente.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
- A - El ancho total de la persiana veneciana
- B - La altura total de la persiana veneciana.

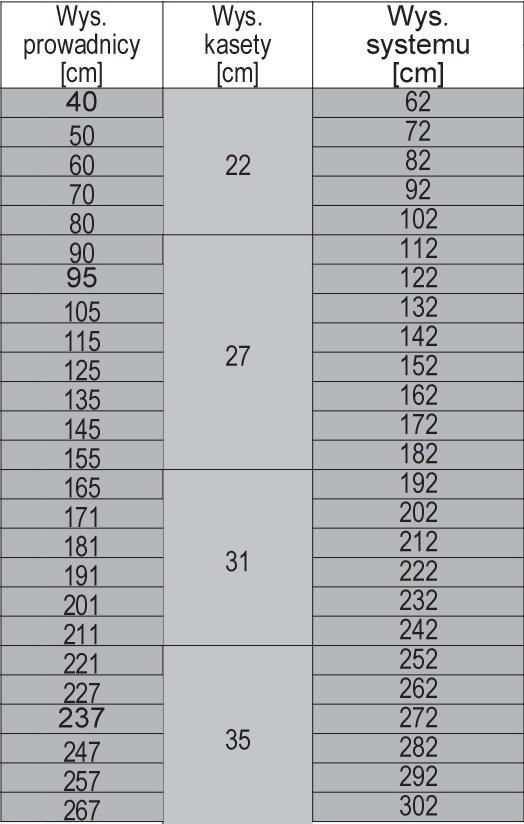

La altura B se debe proporcionar con la caja, las dimensiones de la caja se deben seleccionar de acuerdo con la siguiente tabla:
| Luz Z90 | Luz C80 | |||
|---|---|---|---|---|
| Altura del casete [cm] | Altura de la guía [cm] | Altura del sistema [cm] | Altura de la guía [cm] | Altura del sistema [cm] |
| 22 | 40 50 60 70 80 90 100 110 120 130 140 150 160 | 62 72 82 92 102 112 122 132 142 152 162 172 182 | 40 50 60 70 80 | 62 72 82 92 102 |
| 27 | 165 175 185 195 205 215 | 192 202 212 222 232 242 | 90 95 105 115 125 135 145 155 | 112 122 132 142 152 162 172 182 |
| 31 | 221 231 241 251 261 271 | 252 262 272 282 292 302 | 165 171 181 191 201 211 | 192 202 212 222 232 242 |
| 35 | 277 287 297 307 317 | 312 322 332 342 352 | 221 227 237 247 257 267 | 252 262 272 282 292 302 |
Toldos Verticales
Toldos verticales Fakro VMZ/VMB instrucciones de medición
El funcionamiento prolongado y sin problemas de la cubierta de ventana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que la abertura encaje perfectamente, la ubicación elegida debe dimensionarse correcta y cuidadosamente.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
Tomamos la medida en el exterior de la ventana.
- A - ANCHO Este es el ancho del hueco exterior de la ventana.
- B - ALTURA Esta es la altura del hueco exterior de la ventana.
- C1, C2, C3 - ANCHO DE ELEMENTOS DEL MARCO VISIBLES
*C1 y C2 son el ancho de los elementos visibles del marco en la parte lateral (C1<25mm, o C2<25mm - ¡MONTAJE IMPOSIBLE!)
*Todas las dimensiones están dadas en milímetros.
Toldos para patio
Instrucciones de medición Toldos para terraza
El funcionamiento prolongado y sin fallos del toldo depende no sólo de la alta calidad de su fabricación, sino también de su correcto ajuste e instalación. Para que el toldo encaje perfectamente, la ubicación seleccionada debe dimensionarse correctamente y con cuidado.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
Montaje atornillando
Toldo para patio - vista frontal
Toldo para terraza - vista lateral- A - ANCHO DEL TOLDO
- B - ALCANCE DEL TOLDO El alcance del toldo depende de su ángulo de inclinación. El alcance del toldo es la distancia desde la pared del edificio hasta la viga tensora, con un ángulo de inclinación de aproximadamente 4 grados. En la mayoría de los casos, el ángulo de inclinación es mayor (el ángulo de inclinación recomendado para un correcto drenaje de la lluvia es de 14 grados).

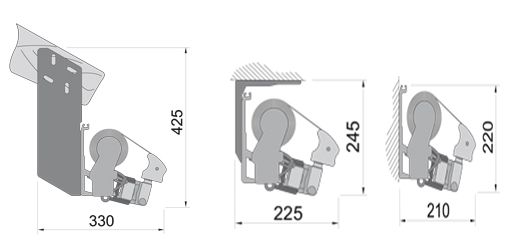

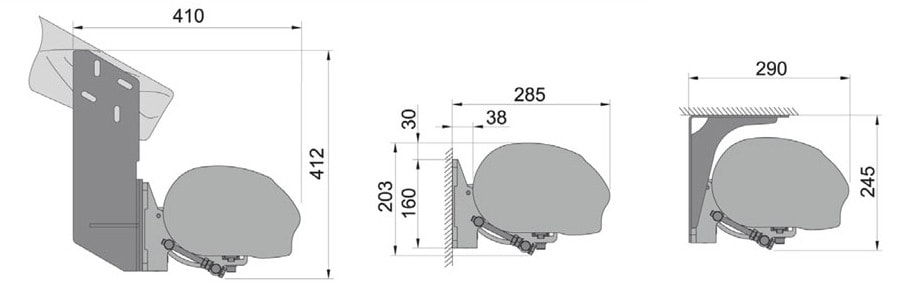

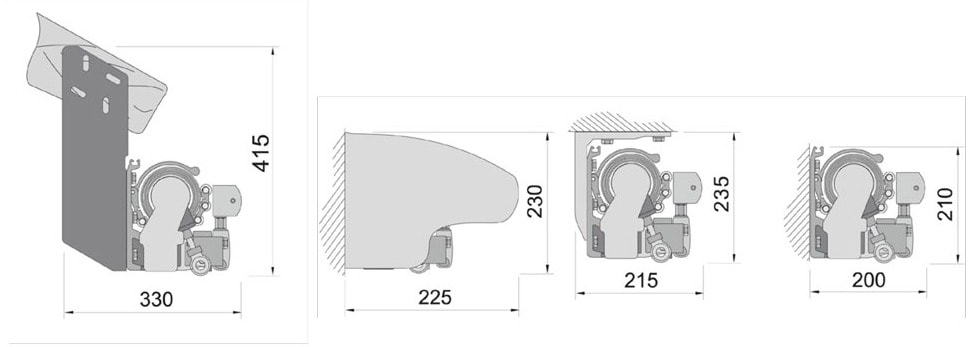

Dimensiones de los sistemas de toldos para terrazas.
Los sistemas de toldos para terraza disponibles en nuestra tienda online tienen unas dimensiones en milímetros que se muestran en los dibujos auxiliares a continuación:
Toldo para terraza Corsica Premium en cofre
Toldo para terraza Palladio Premium en casete
Toldo para terraza Jamaica Premium sin cofre
Toldo para terraza Silver Plus Classic sin cofre
*Todas las dimensiones están dadas en milímetros.
Toldos para jardín de invierno

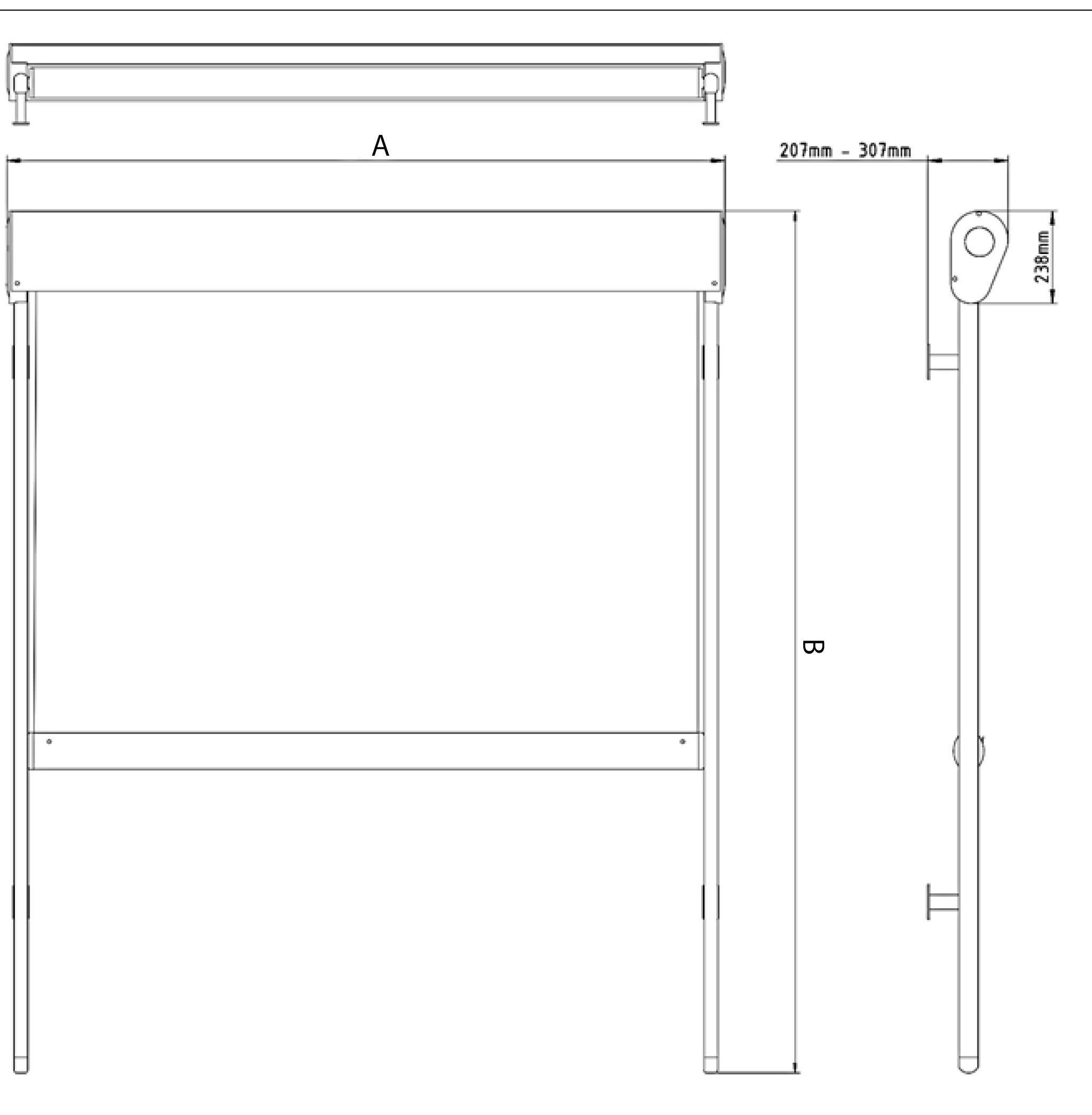

Instrucciones de medición para toldos Veranda
El funcionamiento prolongado y sin problemas de la sombrilla depende no sólo de la alta calidad de su construcción sino también de su correcto montaje e instalación. Para garantizar que el toldo encaje perfectamente, la ubicación elegida debe medirse adecuada y cuidadosamente.
Es imperativo seguir los diagramas ilustrativos que se mencionan a continuación.
- A - ANCHO Este es el ancho del toldo.
- B - ALTURA Es la altura del toldo.
*Al planificar la instalación de varios módulos de toldo Veranda uno al lado del otro, le recomendamos que se familiarice con la documentación técnica disponible en nuestro sitio web y que se comunique con nuestro departamento de atención al cliente antes de realizar una compra.
El estándar es L 1
*Todas las dimensiones están dadas en milímetros.
Toldos de balcón

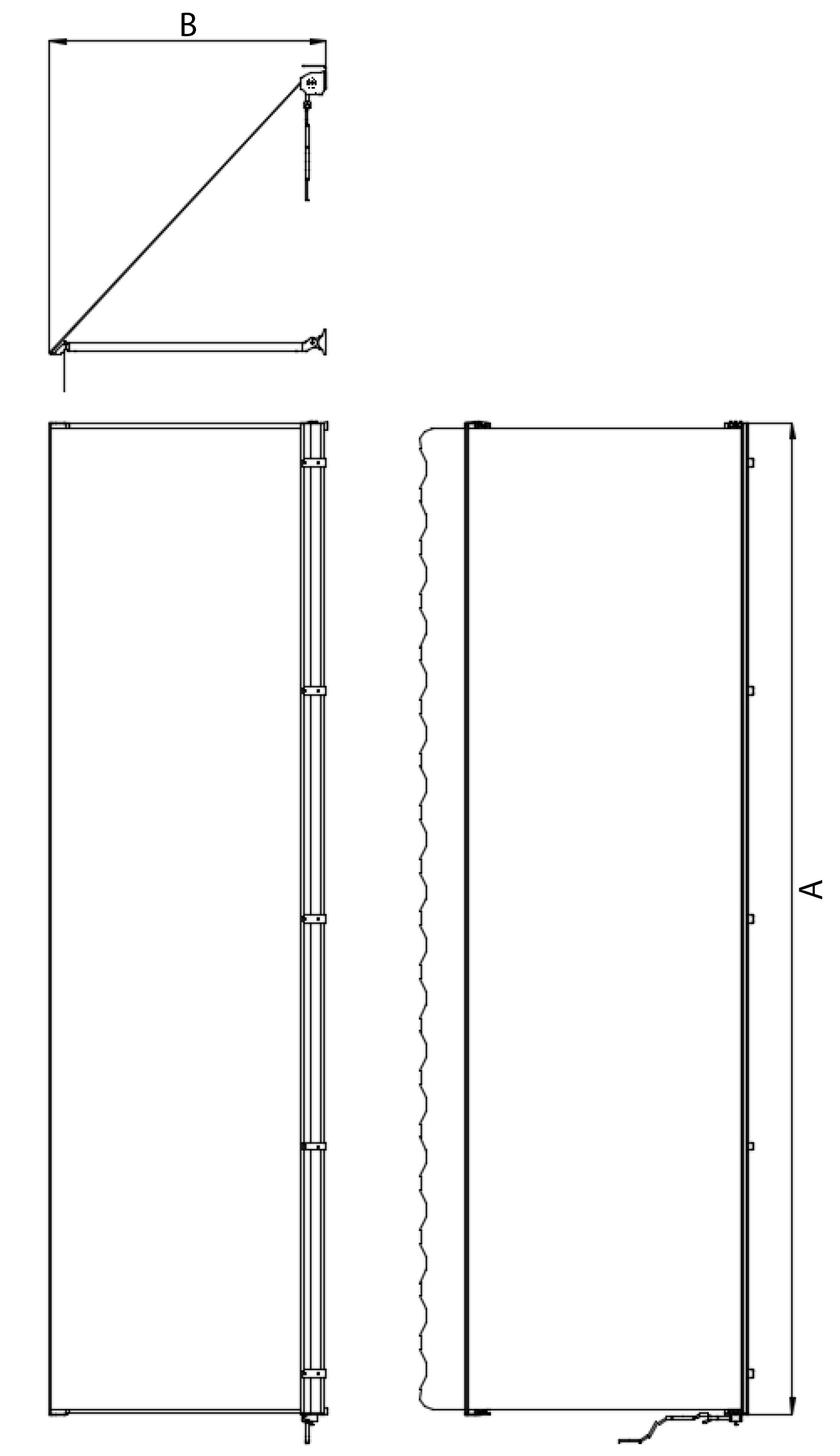

Instrucciones de medición para el toldo para balcón Italia
El funcionamiento prolongado y sin fallos de la sombrilla depende no sólo de su alta calidad, sino también de su correcto montaje e instalación. Para garantizar que la persiana encaje perfectamente, la ubicación elegida debe medirse correcta y cuidadosamente.
Es imperativo seguir los diagramas ilustrativos que se mencionan a continuación.
- A - ANCHO Este es el ancho del toldo.
- B - EXTENSIÓN Es el alcance del brazo del toldo.
Al instalar un toldo manual dentro del hueco de un balcón, recomendamos dejar un espacio de 15 cm desde la pared en el lado de control. Esto garantizará la facilidad de instalación y operación.
*Todas las dimensiones están dadas en milímetros.
Toldos laterales
Instrucciones de medición para el toldo Bahama
El funcionamiento prolongado y sin problemas de la sombrilla depende no sólo de la alta calidad de su construcción sino también de su correcto montaje e instalación. Para garantizar que el toldo encaje perfectamente, la ubicación elegida debe medirse adecuada y cuidadosamente.
Es absolutamente esencial seguir los dibujos auxiliares a continuación.
- A - ANCHO Este es el ancho del toldo.
- B - ALTURA Es la altura del toldo.
*Las dimensiones proporcionadas durante la configuración se refieren al ancho y alto total del sistema de toldo, incluidos los elementos de montaje. Es importante recordar que la longitud real de la tela del toldo puede ser ligeramente menor y dependerá del método de instalación elegido.
El toldo se presenta en tres variantes, según el método de montaje.
Variante 1
Diseñado para instalación sobre superficies endurecidas.
El elemento de montaje tiene un diámetro de 145 mm.
Variante 2
Para instalación en terreno blando, por ejemplo en el césped.
El elemento de montaje tiene un diámetro de 145 mm.
Variante 3
Diseñado para montaje en pared.
El ancho del soporte es de 64 mm.
*Todas las dimensiones están dadas en milímetros.
Pérgolas
Instalación de pérgola
Pérgola SB350
Pérgolas de Knall
Al pedir una pérgola a Knall, elige un enfoque personalizado, lo que garantiza recibir un producto perfectamente adaptado a sus necesidades. Nuestro equipo presta atención a cada detalle para garantizar que el producto terminado cumpla con todas las expectativas y tenga exactamente las dimensiones que necesita. Los materiales de alta calidad cuidadosamente seleccionados no sólo dan a la pérgola un aspecto estético sino que también garantizan su durabilidad y fiabilidad. Le ayudaremos a adaptar la estructura a su espacio, creando un lugar ideal para relajarse y protegerse del sol o la lluvia.
Pérgola SB400
monomódulo independiente
multimódulo independiente
Pérgola SB500
monomódulo independiente
multimódulo independiente
Pérgola SOLIDA
monomódulo independiente
multimódulo independiente
Pérgola SOLIDA
de pared monomódulo
multimódulo de pared
Pérgola ZIIIP
de pared monomódulo
cortinas
Instrucciones de medición para cortina
Para garantizar que la cortina encaje perfectamente, la ubicación elegida debe medirse con precisión y cuidado.
Se deben seguir estrictamente los siguientes diagramas ilustrativos.

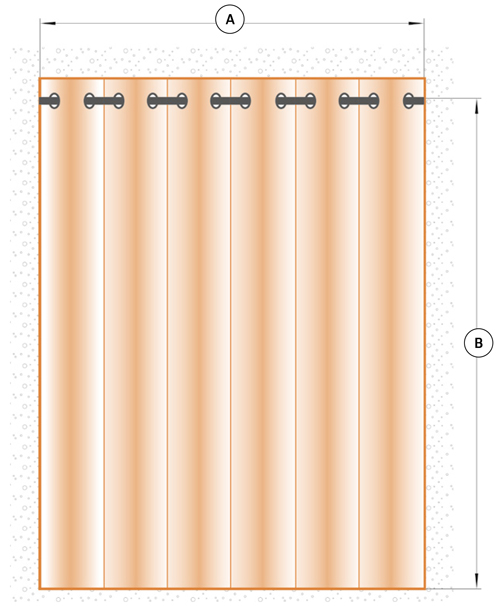

Cortina
- A - ANCHO Ancho de la barra de la cortina
- B - ALTURA Altura de la cortina*
- Para cortinas colgadas en pares, especifique el lado de la cortina: izquierda o derecha.
El ancho de la barra de cortina terminada refleja la dimensión de la tela fruncida y desplegada.
*Mida la altura desde la parte superior de la barra de la cortina hasta el suelo, agregue 2 cm (necesario para perforar los anillos). ¡Nota! La medida dada se refiere a la altura total del producto final (dimensión B, cortina terminada). Para evitar que la cortina roce el suelo, recomendamos restar hasta 10 cm de altura (según se prefiera).
*Todas las dimensiones están dadas en milímetros.
Cortina eléctrica KNALL
Instrucciones de medición para el riel de cortina Knall
El funcionamiento prolongado y sin problemas de la sombrilla depende no sólo de la alta calidad de su construcción sino también de su correcto montaje e instalación. Para garantizar que el toldo encaje perfectamente, la ubicación elegida debe medirse adecuada y cuidadosamente.
Es absolutamente esencial seguir los dibujos auxiliares a continuación.
- A - ANCHO La dimensión A es la longitud total del sistema desde el motor incluido hasta el final de la cortina.
Si una línea recta en cualquier dimensión supera los 2,4 m, se dividirá en 2 partes iguales, el conector está incluido en el set.
*Todas las dimensiones están dadas en milímetros.
Mosquiteras para ventanas
Instrucciones de medición para mosquiteras para ventanas
El funcionamiento prolongado y sin fallos de la mampara para ventana depende no sólo de su construcción de alta calidad, sino también de su montaje e instalación correctos. Para garantizar que la pantalla encaje perfectamente, la ubicación elegida debe medirse con precisión y cuidado.
Se deben seguir estrictamente los siguientes diagramas ilustrativos.
Mosquitera con marco
Ventana - vista lateral- A - ANCHO Este es el ancho de la "abertura libre" del marco de la ventana. Medido de junta a junta.
- B - ALTURA Esta es la altura de la "abertura libre" del marco de la ventana. Medido de junta a junta.
- C - ESPESOR DE BRIDA
- I - Marco de ventana
- II - Junta del marco de la ventana
- III - Marco de ventana
Mosquitera enrollable estándar
- A - ANCHO Este es el ancho del hueco de la ventana exterior. Si el ancho del hueco no es uniforme en todos los puntos, se debe utilizar la dimensión más pequeña del hueco.
- B - ALTURA Esta es la altura del hueco de la ventana exterior. Si la altura del hueco no es uniforme en todos los puntos, se debe utilizar la dimensión más pequeña del hueco.
Dos modelos
Las mosquiteras enrollables de Knall cuentan con un casete compacto (47 mm), guías laterales ajustadas (38 mm) y un perfil móvil fácil de operar (65 mm). Para ventanas de tejado, ofrecemos modelos con perfil inferior (15 mm), lo que garantiza un ajuste perfecto y una fácil instalación.
Mosquitera de techo enrollable
Hueco del tejado - vista superior (ancho)
Hueco del tejado - vista lateral (altura)
- A - ANCHO Este es el ancho del hueco interno del techo, sumando las dimensiones para las guías 8 cm (2x4 cm).
- B - ALTURA Esta es la altura del hueco interno del techo, sumando las dimensiones para el casete 10 cm.
Dos modelos
Las mosquiteras enrollables de Knall cuentan con un casete compacto (47 mm), guías laterales ajustadas (38 mm) y un perfil móvil fácil de operar (65 mm). Para ventanas de tejado, ofrecemos modelos con perfil inferior (15 mm), lo que garantiza un ajuste perfecto y una fácil instalación.
Mosquiteras para puerta
Instrucciones de medición para mosquiteras para puertas
El funcionamiento prolongado y sin fallos de la mampara de puerta depende no sólo de su construcción de alta calidad, sino también de su montaje e instalación adecuados. Para garantizar que la pantalla encaje perfectamente, la ubicación elegida debe medirse con precisión y cuidado.
Se deben seguir estrictamente los siguientes diagramas ilustrativos.
Mosquitera para puerta
La mosquitera de la puerta se mide desde el exterior.
Puertas - vista superior
Puertas - vista lateral- A - ANCHO DE LA PANTALLA Este es el ancho de la abertura del marco de la ventana medido de borde a borde del marco de la puerta exterior, aumentado en 2 cm en cada lado. (A=D+4cm).
- B - ALTURA DE LA PANTALLA Esta es la altura de la abertura del marco de la ventana medida de borde a borde del marco de la puerta exterior, aumentada en 2 cm en cada lado. (B=C+4cm).
- C - ALTURA Medida de borde a borde del marco exterior de la puerta.
- D - ANCHO Medido de borde a borde del marco exterior de la puerta.
- I - marco de la puerta
- II - Junta del marco de la puerta
- III - Hoja de puerta
*Se necesitan 23 mm adicionales para las bisagras y 13 mm para el mango para fijar la mosquitera. Estos componentes se extienden más allá de las dimensiones principales del marco de la mosquitera.
*La mosquitera con marco está diseñada para instalarse en puertas que se abren hacia adentro.
Mosquitera Puerta Plisse DEORA
- A - ANCHO Este es el ancho del hueco de la puerta exterior.
- B - ALTURA Esta es la altura del hueco de la puerta exterior.
La mosquitera Deora se puede utilizar para puertas que se abren hacia dentro.
Las dimensiones A y B serán las dimensiones del producto terminado.
Lado de Control - Mosquitera DEORA
El lado de control se especifica mirando desde el exterior del edificio.
Control izquierdo
Control derecho
Componentes de la mosquitera Plisse
guía
perfil deslizante
perfil inferior bajo
(adhesivo)
perfil inferior en ángulo
(adhesivo)
perfil inferior alto
(atornillar)
*Todas las dimensiones se proporcionan en milímetros.
persianas de paneles solares
Instrucciones de medición Persianas de paneles solares
El funcionamiento prolongado y sin problemas de la cubierta de ventana depende no sólo de la alta calidad de su fabricación, sino también de su correcto montaje y montaje. Para que la abertura encaje perfectamente, la ubicación elegida debe dimensionarse correcta y cuidadosamente.
Se deben respetar estrictamente los siguientes dibujos auxiliares.
- A - Ancho Este es el ancho total del sistema.
- B - Altura Esta es la altura total del sistema.
*En el caso de instalación en la pared (fuera del hueco de la ventana), se recomienda que el sistema sea más grande que el hueco de la ventana en 75 mm de ancho y 115 mm de alto para facilitar la instalación.
Tipo de persianas de panel solar.

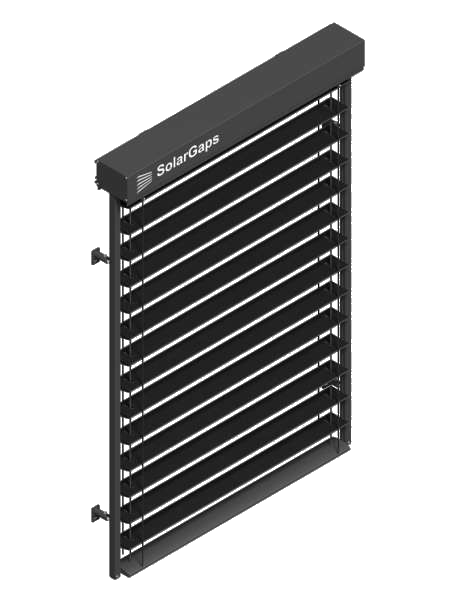

TIPO R - Guías clásicas
TIPO W - Guiado de cables
Dimensiones de los componentes
Caja
Paquete
Lumbrera
Caja con soporte de montaje
Soporte de montaje
Guía
(sólo tipo R)
Soporte guía
(sólo tipo R)
Soporte de doble guía
(sólo tipo R)
Soporte de alambre
(sólo tipo W)
puertas de garaje
Instrucciones de medición para puertas de garaje seccionales
El funcionamiento duradero y sin problemas de la puerta de garaje depende no sólo de su calidad sino también de una medición precisa y una instalación adecuada. Para garantizar que la puerta se ajuste perfectamente a la abertura, es fundamental tomar medidas precisas.
Es imperativo seguir atentamente las siguientes instrucciones.
L - Izquierda, R - Derecha, FH - Altura final del piso
- W - ANCHO (dimensión A) Este es el ancho de la abertura una vez terminada.
- H - ALTURA (dimensión B) Es la altura de la abertura una vez terminada.
- LS - jamba izquierda (espacio lateral) mínimo 110 mm
- RS - jamba derecha (espacio lateral) mínimo 110 mm
- HR - dintel
- D - profundidad del garaje
- • El ancho ordenado de la puerta = el ancho de la entrada al garaje una vez terminada (W)
- • La altura pedida de la puerta = la altura de la entrada del garaje una vez terminada (H)
- • Se deben tomar medidas para paredes y pisos terminados.
- • Compruebe si hay obstáculos dentro del área prevista para la puerta que puedan impedir la instalación o su funcionamiento ininterrumpido (por ejemplo, vigas del techo, tuberías, ventanas, puertas que dan al garaje).

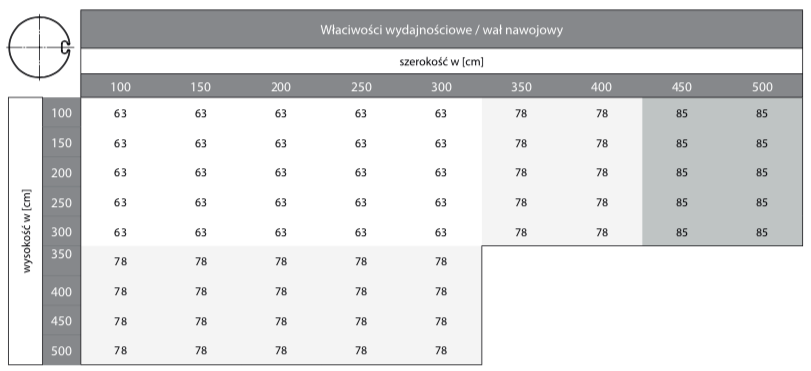

- • A la hora de configurar la puerta de garaje, el fabricante selecciona el tipo de guías y el sistema de equilibrado:
- - la elección del sistema de equilibrado depende de las dimensiones y del peso de la puerta
- - la elección de las guías y la colocación del sistema de equilibrio depende de la altura del dintel
*Todas las dimensiones están dadas en milímetros.
