Persianas plisadasInstrucciones de medición (2SCK)
El funcionamiento prolongado y sin problemas de la cubierta de ventana depende no solo de la alta calidad de su fabricación, sino también de su correcto montaje. Para que la abertura encaje perfectamente, la ubicación elegida debe tener las dimensiones correctas y precisas.
Los siguientes dibujos auxiliares deben respetarse estrictamente.

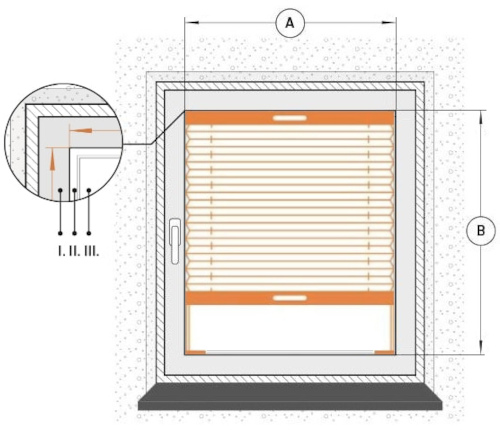

Montaje entre las juntas de acristalamiento
- A - ANCHOEste es el ancho del área visible del vidrio.
- B - ALTURAEsta es la altura del área visible del vidrio.
- I - Marco de ventana
- II - Cordón de glaseado
- III - Vidrio
*La persiana plisada se coloca dentro del cristal, entre los marcos de acristalamiento. (Al medir, hágalo sin las juntas; mida solo el cristal). Esto permitirá que la persiana plisada funcione correctamente y sin problemas.
El montaje entre junquillos es válido para los siguientes tipos de persianas plisadas: 2SCK.
Montaje sobre cuentas de glaseado
- A - ANCHOEste es el ancho del vidrio incluyendo las perlas de acristalamiento.
- B - ALTURAEsta es la altura del vidrio incluyendo las perlas de glaseado.
- I - Marco de ventana
- II - Cordón de glaseado
- III - Vidrio
*Al medir, asegúrese de que la persiana plisada no interfiera con la manija de la ventana.
El montaje sobre junquillo es válido para los siguientes tipos de persianas plisadas: 2SCK.
Montaje no invasivo en el marco de la ventana
- A - ANCHOEste es el ancho del vidrio incluyendo las perlas de acristalamiento.
- B - ALTURAEsta es la altura del marco de la ventana.
- I - Marco de ventana
- II - Cordón de glaseado
- III - Vidrio
*Al medir, asegúrese de que la persiana plisada no interfiera con la manija de la ventana.
El montaje no invasivo en el marco de la ventana se aplica a los siguientes tipos de persianas plisadas: 2SCK, 1SCOW, 2SCOW.
*Todas las dimensiones se dan en milímetros.
